砂型3D打印技术在泵阀铸造中的应用实例

随着砂型3D打印技术在铸造行业的深入应用，以及砂型3D打印的显著优势，愈来愈多的企业采用砂型3D打印机打印砂型，那么，怎样用好这门技术服务于创新生产呢?下面以3D打印技术在泵阀中的实际应用案例来给大家系统介绍一下。

一、方案设计：

1、产品名称：阀体

2、浇注材质：不锈钢

3、打印机型：地山智能典型机型DS1812P

4、成型尺寸：1800×1200×800mm

5、粘接剂体系：呋喃树脂

6、粉体材质：硅砂

7、粉体规格：100-200

8、打印层厚(mm)：0.32

9、打印速度(秒/层)：20

10、打印效率（L/H）：125

11、满箱打印时间(H)：12

12、分辨率(dpi)：400

二、工艺流程：

1、零件三维图形设计，留加工余量；

2、铸造工艺设计，砂型模具设计，设置浇注系统；

3、砂型分模设计；

4、采用地山智能切片软件生成层片数据；

5、采用地山智能打印控制软件及DS1812P型号打印砂型；

6、砂型表面清理，旧砂回收利用；

7、砂型/芯表面涂料；

8、砂型合箱;

9、浇注金属;

10、铸件毛坯后处理;

11、铸件加工；

12、铸件检测。

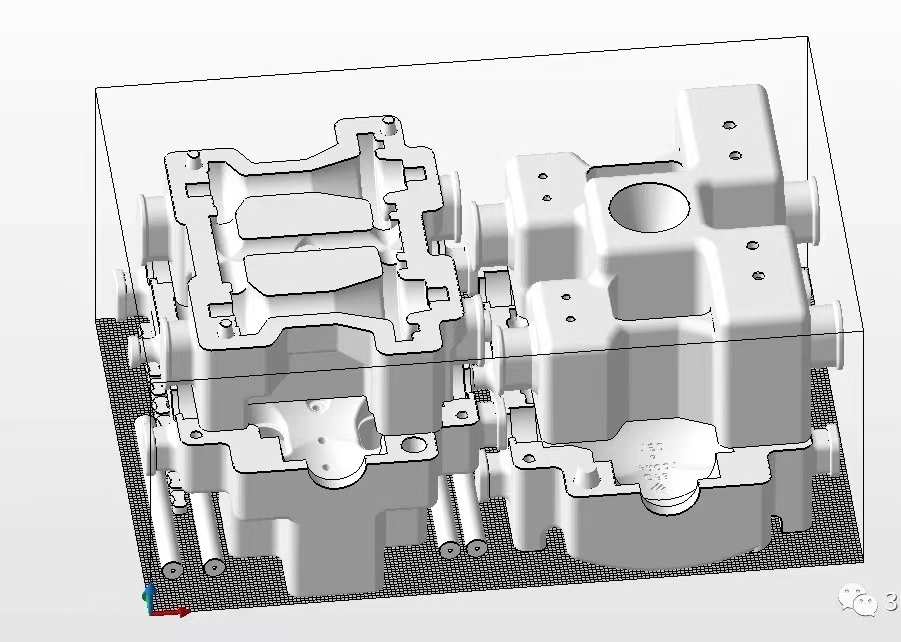

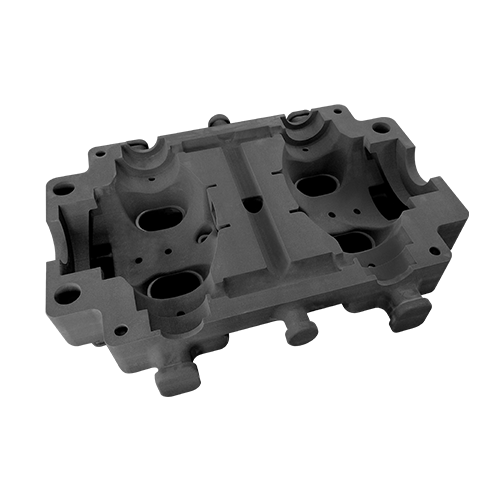

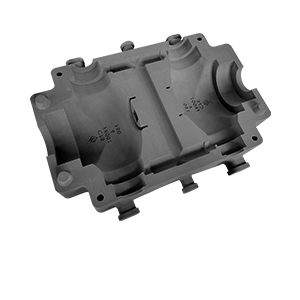

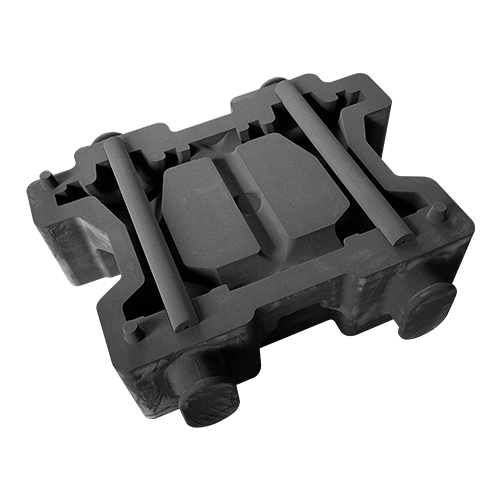

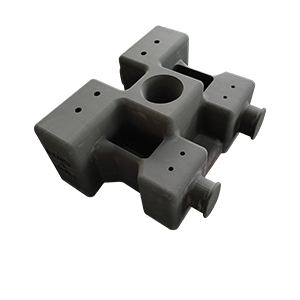

三、砂型如图所示:

砂型展示
